Эмаль КО-42 для окраски металла в качестве пищевой краски

Эмаль КО-42Т - это лакокрасочный материал, применяемый для окраски металлических поверхностей, алюминия, а также в качестве пищевой краски для создания высококачественного антикоррозионного покрытия на металлоконструкциях, используемых в пищевой промышленности. Этот продукт представляет собой двухкомпонентную смесь, включающую в себя полуфабрикат эмали и стабилизатор.

Его применение охватывает разнообразные области. Он используется для создания качественных, глянцевых и прочных защитных покрытий как на внешних, так и на внутренних поверхностях металла, кирпича и бетона, а также на оборудовании, контактирующем с пищевыми продуктами.

Кроме того, эта эмаль может быть использована для различных целей. В качестве однокомпонентной эмали она подходит для защитно-декоративной отделки строений. Однако, смешанная со стабилизатором МФСН-В, эмаль формирует прочное и химически стойкое покрытие, способное выдерживать температуры до +200°C (красное до 160°C). Это позволяет использовать ее в помещениях с агрессивной средой для защиты стен и оборудования, на судах морского и речного флота, а также для окраски труб, радиаторов, котлов и другого оборудования.

Благодаря хорошим диэлектрическим свойствам, эмаль КО-42Т также находит применение в машиностроении.

Эмаль КО-42Т является надежным выбором для различных применений благодаря своей универсальности и высокому качеству. Ее прочность и устойчивость к воздействию агрессивных сред делают ее идеальным решением для защиты металлических конструкций, особенно в условиях пищевой промышленности, где требуются высокие стандарты гигиены и безопасности.

Эта эмаль также привлекательна своей легкостью в уходе, что обеспечивает долгосрочную сохранность покрытия и облегчает его обслуживание. Ее возможность использования в широком спектре приложений делает ее универсальным решением для различных отраслей промышленности, а также для домашнего использования, где требуется высококачественное и долговечное покрытие.

Все работы по подготовке и нанесению лакокрасочных материалов на металлическую поверхность осуществляют в сухую погоду на открытых площадках или в закрытых помещениях, обеспеченных вентиляцией, и с соблюдением всех правил работы и противопожарной безопасности.

Подготовка поверхности:

Окрашиваемую поверхность:

* очищают от пыли, грязи, ржавчины (до чистого металла) любым методом: пескоструй, дробеструй, или другие методы очистки;
* обезжиривают путем протирки поверхности волосяными щетками, ветошью, смоченными в бензине, или уайт-спирите, или хлористом метилене. (рекомендуется Нефрас).

При этом для обеспечения надлежащего качества очистки необходимо контролировать чистоту растворителя, т. к. растворяющая способность его резко снижается при содержании в 1 литре более 5г. минерального масла или других примесей.

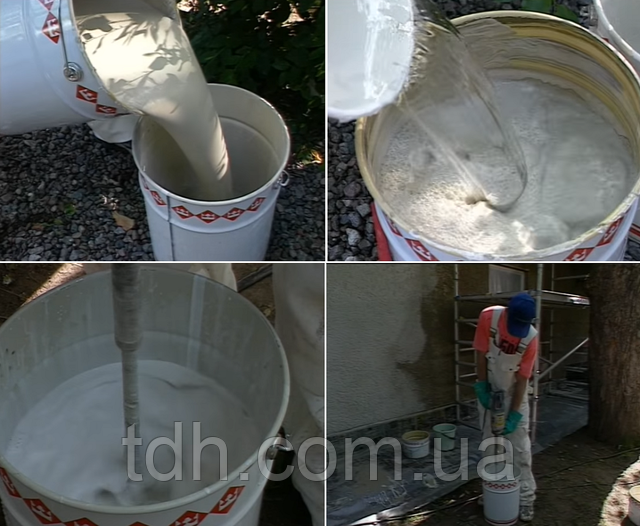

Подготовка эмали: Для придания эмали термо— и химстойкости применяют стабилизатор, который вводится в эмаль перед употреблением в соотношении 7ч10: 100. Перед потреблением эмаль тщательно перемешивают с отвердителем, учитывая, что жизнеспособность полученной смеси не более 8 часов.

Окраска поверхности: Должна производится не позднее 6 часов после ее подготовки, с целью предотвращения конденсации влаги. На подготовленную сухую поверхность наносят:

1. для покрытий эксплуатируемых до + 60 °С — один слой грунтовки ГФ-021 и выдерживают 24 часа до полного высыхания. Затем наносят 1-2 слоя эмали КО-42Т (каждый последующий слой — через 24 часа).
2. для покрытий эксплуатируемых свыше + 60 °С — грунтовочный слой, состоящий из 5-10% раствора стабилизатора МФСН-В в сольвенте или ацетоне. Через 2-3 часа наносят первый слой эмали КО-42. Промежутки между нанесением последующих слоев эмали КО-42 составляет 24 часа. Количество наносимых слоев эмали — 3.

Примечание: Поверхности, подвергающиеся нагреву (системы отопления, нагревательные приборы и т. д. ), окрашивать не разогретыми. Подвергать температурному воздействию не ранее, чем через 3 часа!

По бетону:

Подготовка поверхности: Окрашиваемую поверхность очищают от старой краски, пыли, грязи щетками, скребками, пескоструем, и обдувают воздухом (обметают механически) пыль. При необходимости выравнивают поверхность (трещины, раковины, неровности) соответствующим строительным раствором. Подготовленная поверхность должна быть гладкой, ровной, без жировых пятен, влажность бетона в поверхностном слое должна быть не более 4%.

Подготовка эмали: Для придания эмали термо— и химстойкости применяют стабилизатор, который вводится в эмаль перед употреблением в соотношении 7:100. Перед употреблением эмаль тщательно перемешивают с отвердителем, учитывая, что жизнеспособность полученной смеси не более 8 часов.

Окраска поверхности: Окраску бетонных поверхностей производят не позднее 24 часов после ее подготовки. Если прошло больше времени — произвести дополнительное удаление пыли. На подготовленную поверхность наносят один слой грунтовки КО-080, выдерживают 2-4 часа, затем покрывают первым слоем эмали КО-42, через 24 часа — вторым слоем. В зависимости от метода нанесения (кистью, валиком, распылителем) условная вязкость эмали должна быть: 30-60 сек — кистью, валиком; 18-20 сек — распылением. Грунтовку — при любом методе нанесения — не разбавляют.

Расход материалов грунтовка — 140-250 г/м2 (в зависимости от пористости поверхности);
эмаль — от 180 г/м2 на каждый слой.
